Рейтинг показателя IP для наружных светильников: краткое руководство
Краткое руководство о рейтинге IP для наружного освещения, объясняющий требования к пыле- и влагозащищенному освещению.
Современное наружное освещение обязано своей популярностью и разнообразием таким ключевым характеристикам, как водонепроницаемость и пылезащищенность. Сегодня вы можете легко определить долговечность светильника, взглянув на его рейтинг IP.
Мы не можем преуменьшить важность системы рейтинга IP. Она передает так много информации всего четырьмя символами. Хотя эти коды IP имеют ряд преимуществ, цифры могут быть довольно запутанными.
В этой статье мы разберем все сложности рейтинга IP в простом и понятном руководстве, которое поможет вам купить лучшее освещение для вашего проекта.
Что означает рейтинг IP?
IP означает Ingress Protection, а рейтинг (или код) IP классифицирует возможности корпуса электронного устройства по защите от воды и пыли. Электронное устройство получает рейтинг IP на основании результатов ряда стандартных испытаний.
Международная электротехническая комиссия (IEC) определяет правила тестирования, и только компания, сертифицированная IEC, может присваивать рейтинг IP.
Рейтинги IP являются ценным инструментом для покупателей, поскольку они обеспечивают простой и понятный способ определения возможностей продукта. Более высокие цифры в рейтинге IP указывают на лучшую защиту от вредного воздействия окружающей среды.
Объяснение кода IP
Стандартный код IP состоит из четырех символов, двух букв и двух цифр. Первые два символа каждого кода — это буквы IP, что означает Ingress Protection.
Далее следует третий символ — число, которое представляет собой уровень устойчивости устройства к проникновению твердых частиц.
- Ноль — это самый низкий уровень, и устройство с таким кодом не имеет защиты от твердых частиц, таких как пыль и другие мелкие предметы.
- Шесть — это более высокий уровень, который означает, что устройство полностью защищено от пыли.
И, наконец, четвертый символ, который также является числом и представляет собой уровень устойчивости устройства к проникновению жидкости.
- Ноль — это опять же самый низкий уровень и означает, что устройство не имеет защиты от жидкостей.
- Девять — самый высокий уровень, указывающий на то, что устройство останется водонепроницаемым даже при воздействии струи жидкости под высоким давлением и при высокой температуре.
Как работает система сертификации IP?
Получение сертификата IP — это простой, но иногда утомительный процесс. Производитель представляет рабочий образец продукции в испытательную компанию, сертифицированную МЭК, и заявляет ожидаемую степень защиты IP.
Компания проводит серию строгих испытаний продукции в соответствии с рекомендациями IEC. Для каждого испытания требуется несколько образцов, чтобы обеспечить стабильность результатов, и продукт получает положительную оценку только в том случае, если по окончании испытаний он все еще находится в идеальном рабочем состоянии.
Даже незначительное повреждение приведет к неудовлетворительной оценке.
Компания тестирует только представленную версию продукции на соответствие заявленному (заявленному) рейтингу IP. Улучшенные и доработанные модели должны быть представлены для сертификации повторно.
Возьмем пример iPhone 8 2017 года и iPhone SE (3-го поколения) 2022 года. У них одинаковые шасси и уплотнения. Но только iPhone 8 был протестирован и сертифицирован как соответствующий стандарту IP67.
Apple пришлось отправить iPhone SE на повторное тестирование, чтобы нанести на продукт символы сертификации IP67.
Кстати, о символах сертификации IP. Не существует стандартного знака защиты от проникновения, символа или значка для сертифицированных устройств.
Производители могут выбирать, как им удобнее отображать свою сертификацию IP. Некоторые предпочитают использовать индивидуальные значки IP, которые соответствуют брендингу их продукции, в то время как другие наносят на коробку обычный черный текст.
Испытания на защиту от пыли
В IEC описаны семь испытаний на защиту от пыли (твердых предметов), от нуля до шести. Ниже приведен краткий обзор критериев тестирования, используемых для оценки проникновения посторонних объектов.
| Уровень | Защита по размеру частиц | Описание |
|---|---|---|
| X | - | Не проверено или недостаточно данных |
| 0 | - | Нулевая защита от твердых объектов |
| 1 | >5 см | Крупные предметы, такие как человеческие руки, не могут проникнуть внутрь |
| 2 | >1,3 см | Мелкие предметы, такие как пальцы, не могут проникнуть внутрь |
| 3 | >0,025 см | Инструменты, толстые провода и т.д. |
| 4 | >0,1 см | Мелкие шурупы, муравьи и т.д. |
| 5 | Защита от пыли | Некоторое количество пыли может проникнуть внутрь, но не настолько, чтобы помешать безопасной работе. |
| 6 | Полностью пылезащищенный | Нулевая вероятность попадания пыли в электронику |
Таблица 1 — Испытания, определяющие уровень пылезащиты по классу IP
Испытания на водозащиту
Уровень защиты от воды для наружных светильников определить сложнее, поскольку такие факторы, как температура, давление и скорость потока, могут влиять на возможность проникновения воды.
Поэтому существует более одиннадцати тестов на водозащиту в диапазоне от нуля до девяти, включая специальные тесты, такие как 6K и 9K.
Ниже приведена подробная информация о нескольких критериях испытаний, используемых для защиты от проникновения воды.
| Уровень | Состояние воды | Описание |
|---|---|---|
| X | - | Не проверено или недостаточно данных |
| 0 | - | Нулевая защита от твердых предметов |
| 1 | Капающая вода | 10 минут медленно капающей воды |
| 2 | Капающая вода под углом 15° | 10 минут медленно капающей воды под разными углами |
| 3 | Распыление воды | 5 минут рассеянного распыления воды |
| 4 | Брызги воды | 5 минут прямого распыления воды |
| 5 | Струи воды | 3 минуты распыления воды с высокой скоростью потока (12 л/мин) |
| 6 | Мощные струи воды | 3 минуты распыления воды с еще большим расходом (100 л/мин) |
| 6К | Мощные струи воды под высоким давлением | 3 минуты распыления воды с большим расходом (75 л/мин) при 15 psiIPX6K - это испытание, определенное ISO |
| 7 | Погружение в воду | 30 минут погружения в воду на 1 м или менее |
| 8 | Погружение в глубокие воды | 30 минут погружения в воду на 1 м или более |
| 9К | Мощные струи воды под высоким давлением и при высоких температурах | 2 минуты мощного потока воды (14-16 л/мин) при давлении 544 кг. на кв. м. и температуре 176 °F.IPX9K - испытание, определенное ISO. |
Таблица 2 — Испытания, определяющие уровень защиты от воды в рейтинге IP
Минимальный рейтинг IP для наружного освещения
Светильники для наружного освещения должны иметь минимальный рейтинг IP44, который обеспечивает защиту от дождя, крупных частиц грязи и мелких насекомых. Светильники на деревьях, светильники для патио, фонари на столбиках (дорожках) и лампы наружного освещения должны иметь степень защиты не ниже IP44.
Некоторые светильники, например, настенные, обычно устанавливаются под навесом (тенью). Такие светильники могут обойтись более низким уровнем защиты от воды (IP43). Но защита от пыли должна быть на уровне 4 или выше.
Рекомендуемая степень защиты IP для наружных светильников — IP66 или выше. Уровень водозащиты шесть означает, что ваши наружные светильники могут выдержать даже сильный дождь.
Степень защиты IP67 или IP68 соответствует защите от затопления и полезна только в том случае, если предполагается, что ваши наружные светильники будут периодически погружаться в воду. Светильники для бассейнов должны иметь минимальный класс защиты IP68, в то время как встраиваемые светильники для палуб вполне могут обойтись IP67.
Изготовление светильника со степенью защиты IP67 (или IP68) стоит лишь немного дороже, чем изготовление светильника со степенью защиты IP66. Поэтому некоторые производители светильников обходятся без IP66 и сразу стремятся к классу IP67.
Минимальный рейтинг IP для внутреннего освещения
Минимальная степень защиты IP для освещения внутри помещений — IP 22. Поскольку нет угрозы попадания в светильники дождя, жучков или других мелких (твердых) предметов, внутренние светильники не требуют высокой степени защиты.
IP22 защитит внутреннюю электронику ваших светильников от случайных прикосновений и капель воды.
Высокая степень защиты IP рекомендуется для светильников в ванной комнате, которые будут противостоять случайным брызгам или струям воды.
Стоит ли покупать не сертифицированные по IP осветительные приборы?
Нет, большинство покупателей должны избегать покупки несертифицированных осветительных приборов, особенно для наружного освещения. Однако можно сделать исключение для внутренних светильников, если они изготовлены авторитетными производителями.
Отсутствие сертификации не означает отсутствие защиты от воды и пыли. Это просто означает, что производитель не предоставил свою продукцию на тестирование в МЭК.
Эти сертификаты IEC могут быть довольно дорогими, особенно для малого бизнеса. Поэтому многие предпочитают не проходить IP, несмотря на полную водонепроницаемость.
Без сертификации IP потребители не смогут определить уровень защиты светильника от воды или пыли. Несертифицированный встраиваемый светодиодный светильник может быть хорош для освещения дорожек, но не подойдет для подводного освещения бассейна или фонтана.
Какой рейтинг IP лучше всего подходит для вашего наружного освещения?
IP68 — лучший показатель IP для общего наружного освещения. Но это не всегда необходимо и связано с более высокой стоимостью. Ниже приведена информация о распространенных классах IP и их совместимости с наружным освещением.
- IP22 или более низкий рейтинг
Светильники IP22 обеспечивают очень низкий уровень защиты. Поэтому они рекомендуются только для наружных потолочных встраиваемых светильников. Например, такие, которые можно установить в навесе ворот гаража.
Пример: Встраиваемые потолочные светильники.

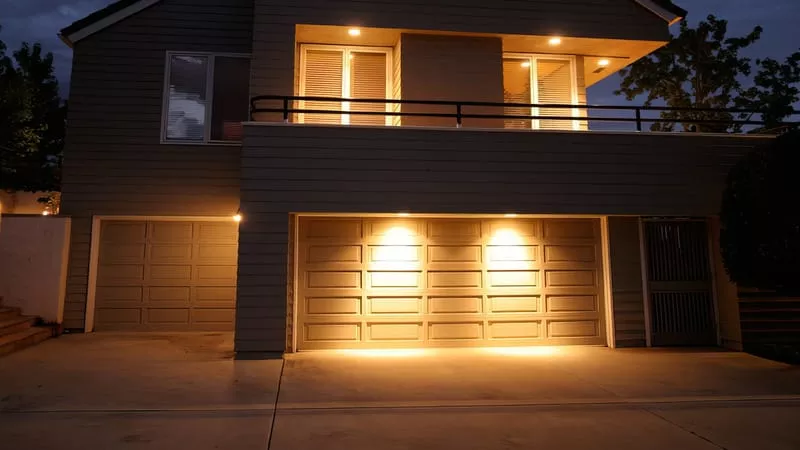

Встраиваемые потолочные светильники над дверью гаража
- Рейтинг IP44
Класс IP44, как правило, является хорошим вариантом для большинства открытых пространств. Он предотвращает попадание мелких твердых предметов внутрь корпуса и выдерживает попадание брызг воды (небольшой дождь).

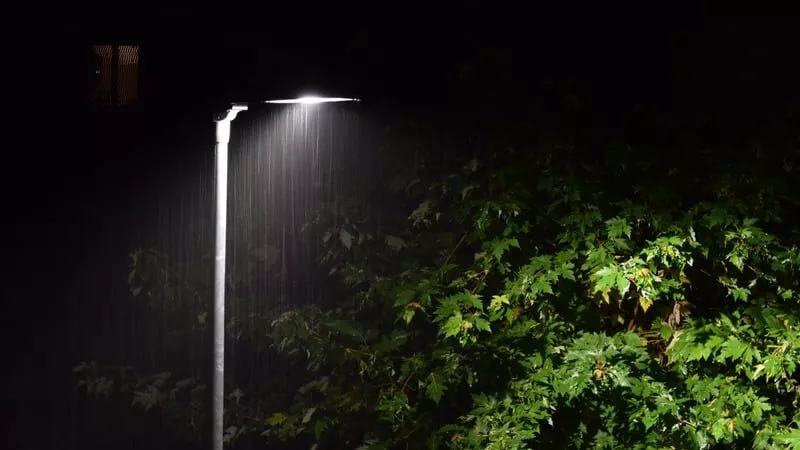

Примеры: Настенные светильники, уличные фонари и другие надземные наружные светильники.
- Степень защиты IP65 и IP66
Высокая степень защиты IP, например 65 или 66, защитит ваши наружные светильники от пыли (частицы менее 1 мм или 0,04 дюйма) и струй воды низкого давления (сильные дожди). Светильники для установки вблизи земли или в грунте должны иметь степень защиты IP 65, 66 или выше.

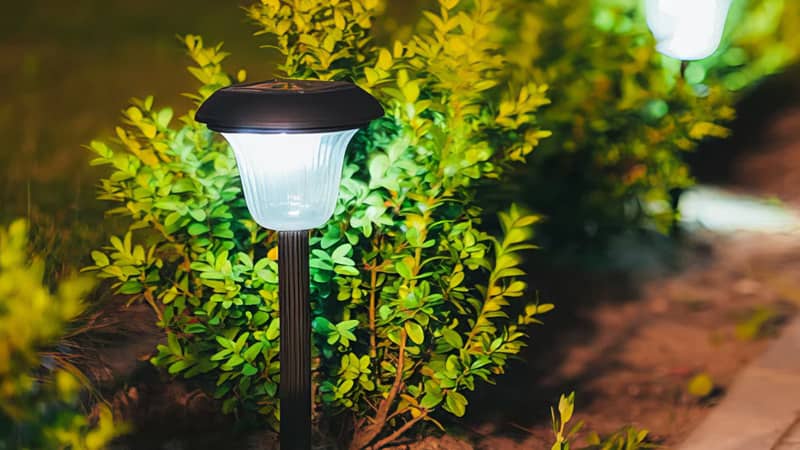

Примеры: Садовые колышки, фонари для дорожек и короткие прожекторы.
- Степень защиты IP67 и IP68
IP-рейтинги 67 и 68 являются самыми высокими коммерческими сертификатами. Такие светильники полностью водонепроницаемы, и даже струи воды под высоким давлением не станут для них проблемой.
Примеры: светильники для бассейнов, фонтанов, встраиваемые светильники для сада и дорожек.
- Рейтинг IP69
IP69 (или IP69K) — лучший рейтинг IP света, обеспечивающий еще большую защиту, чем стандартный рейтинг IP68. Такие светильники не предназначены для использования на открытом воздухе. Вместо этого они лучше подходят для использования в качестве внутреннего освещения в промышленных помещениях.
Светильники с сертификатом IP69 могут противостоять струйным брызгам высокого давления и высокой температуры.
- Только водонепроницаемый рейтинг IPX6
Иногда можно встретить светильники с классом защиты IPX6 или IPX7. Буква «X» перед номером означает, что изделие не тестировалось на пылезащищенность. Однако следует отметить, что водонепроницаемый светильник также будет иметь определенный уровень защиты от пыли.
- Рейтинг пылезащищенности IP6X
Пылезащищенное освещение встречается чаще, чем его водонепроницаемый аналог. В конце концов, предотвратить проникновение пыли в светильник легче, чем предотвратить проникновение воды.
Пылезащищенные светильники идеально подходят для заводского использования, где риск попадания пыли в дерево или металл выше, чем попадание воды.
Заключение
Степень защиты IP для наружного освещения стала необходимостью. Это удобный и простой способ определить уровень защиты изделия от воздействия окружающей среды. Современный дизайн наружного освещения требует многого от этих светильников. Многие популярные техники наружного освещения были бы невозможны без полностью водонепроницаемых светильников.
Благодаря рейтингу IP найти подходящие светильники для конкретного применения стало проще простого.
Не жертвуйте качеством — приобретайте светодиодные светильники с сертификатом IP!
